锂电实验室建设需要哪些功能区与配套设施？规划设计与安全配置指南

锂电实验室建设需要根据电池研发、材料分析、电化学测试、性能评价或安全检测等具体任务，合理划分样品制备区、电池组装区、电性能测试区、材料分析区、环境测试区、安全测试区及辅助功能区，并配套建设通风、温湿度控制、供电、气体供应、消防、废弃物处理和数据管理等系统。



锂电实验室并没有适用于所有项目的固定分区模板。 实验室规划应以实际实验流程、设备技术要求、样品特性和风险评估为基础。对于涉及电池充放电、热滥用或其他高风险试验的项目，还应将专用测试区域、安全隔离、异常监测和应急处置纳入整体设计。



一、锂电实验室建设为什么要进行功能分区？



锂电实验室主要服务于锂离子电池材料研发、电池单体及模组测试、电化学性能研究、质量检测和安全评价等工作。不同实验任务在环境条件、设备配置、样品流转和安全管理方面存在明显差异。



例如，电极制备和电池组装可能需要控制环境湿度；电池性能测试需要稳定的供电、测试环境和数据采集系统；涉及热失控风险的安全试验，则需要独立评估试验空间、隔离措施、排烟及应急设施。



如果在规划阶段没有区分不同实验任务，容易出现以下问题：

• 样品制备与测试流程衔接不合理，增加搬运和等待时间。

• 干燥环境与普通实验环境相互影响。

• 高功率设备与精密分析仪器之间存在供电、振动或电磁干扰问题。

• 电池安全测试与常规实验区域缺乏合理隔离。

• 通风、气体、消防和废弃物处理设施与实际实验需求不匹配。

• 后期新增设备时缺少安装空间或配套设施容量不足。



因此，锂电实验室建设应先梳理实验流程，再确定功能分区、设备清单和配套工程，而不是先确定房间数量，再将设备简单放入各个房间。





二、锂电实验室建设需要哪些核心功能区？



不同实验室的功能分区应根据建设目标进行调整。对于电池材料研发与电池性能测试相结合的实验室，可以重点评估以下区域。



1. 样品接收与预处理区



样品接收与预处理区主要用于样品登记、状态检查、称量、分装、初步处理和测试前准备。



常见配置包括：



• 样品接收与登记工作台；

• 分析天平及必要的称量设备；

• 样品储存柜及适用的温湿度控制设备；

• 必要的粉体处理、干燥或样品制备设备；

• 样品标识、条码和流转记录系统。



对于锂电池材料样品，应根据材料的化学性质、空气和水分敏感性、潜在反应风险及相关操作要求，确定储存条件和处理方式。

样品预处理区还应与后续实验区域保持合理的流程衔接，减少样品混淆、交叉污染和不必要的搬运。



2. 电极材料制备区



电极材料制备区主要服务于正负极材料研究、电极配方开发及电池研发前期实验。



根据研发任务，可配置：



• 粉体称量与配料设备；

• 混料机或浆料搅拌设备；

• 涂布设备；

• 辊压设备；

• 电极裁切设备；

• 真空干燥设备；

• 必要的局部排风和粉尘控制设施。



具体设备组合取决于实验室是否承担完整的电极制备流程，以及所研究的材料体系和试验规模。



在布局设计中，需要关注粉体操作、溶剂使用、设备清洁和物料转移等环节。涉及易燃溶剂或具有特殊危险性的材料时，应根据风险评估确定通风、防火、防爆及其他必要的安全措施。

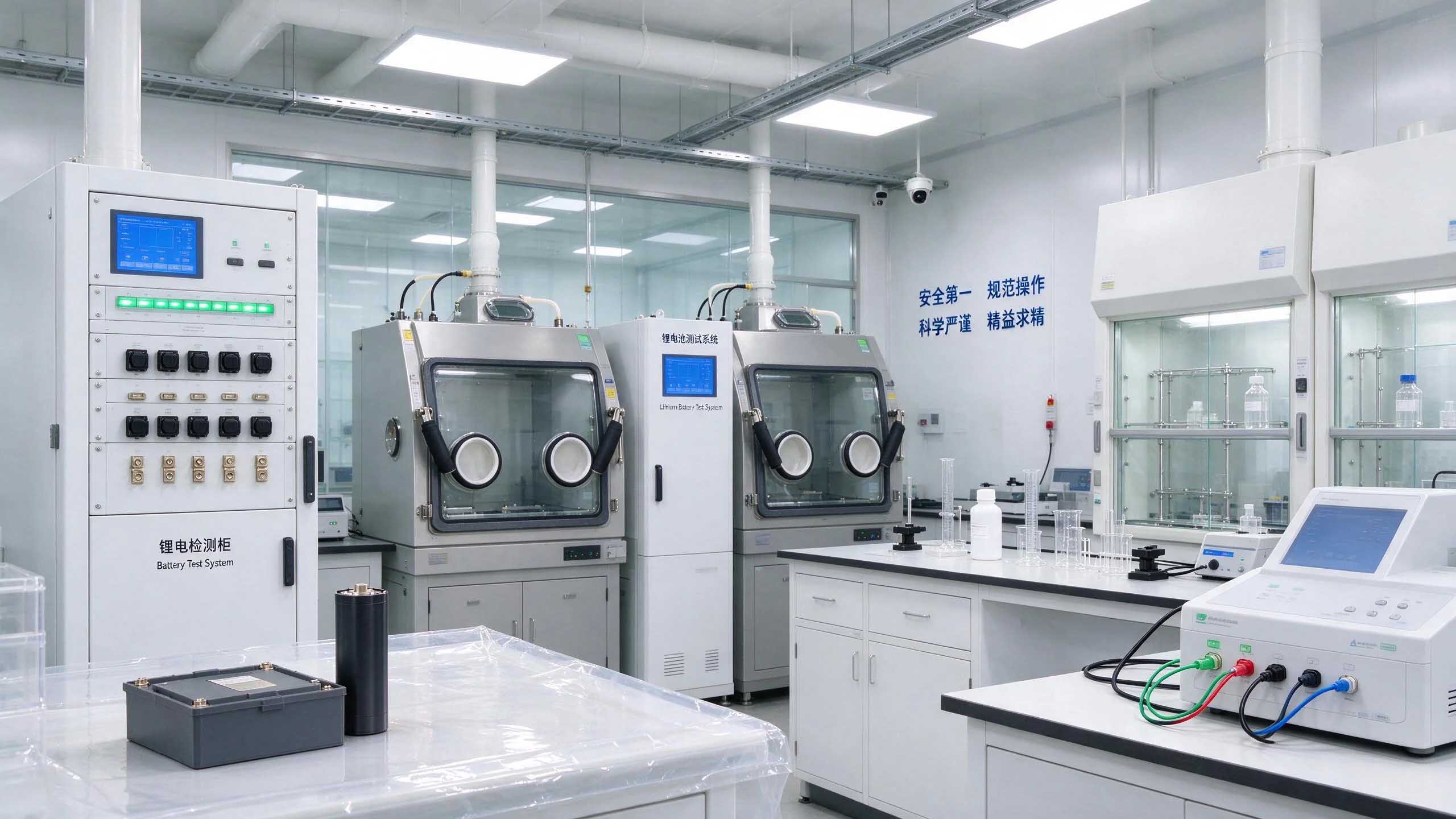

3. 干燥房与电池组装区



干燥房和电池组装区是部分锂电池研发实验室的重要组成部分，主要用于对环境湿度敏感的材料处理、电池组装及相关实验操作。

常见设备包括：



• 手套箱；

• 真空干燥箱；

• 电池组装工具；

• 精密称量设备；

• 必要的溶剂处理和辅助设备；

• 温湿度监测与记录装置。



是否需要建设独立干燥房、配置何种露点控制系统，应根据电池体系、工艺要求和设备技术文件确定，而不应直接套用统一的温湿度参数。



干燥房、手套箱和普通空调系统承担的功能并不相同。规划时应明确各自的环境控制目标、气体供应需求、排风方式和维护要求，并做好相邻区域之间的气流及人员操作协调。

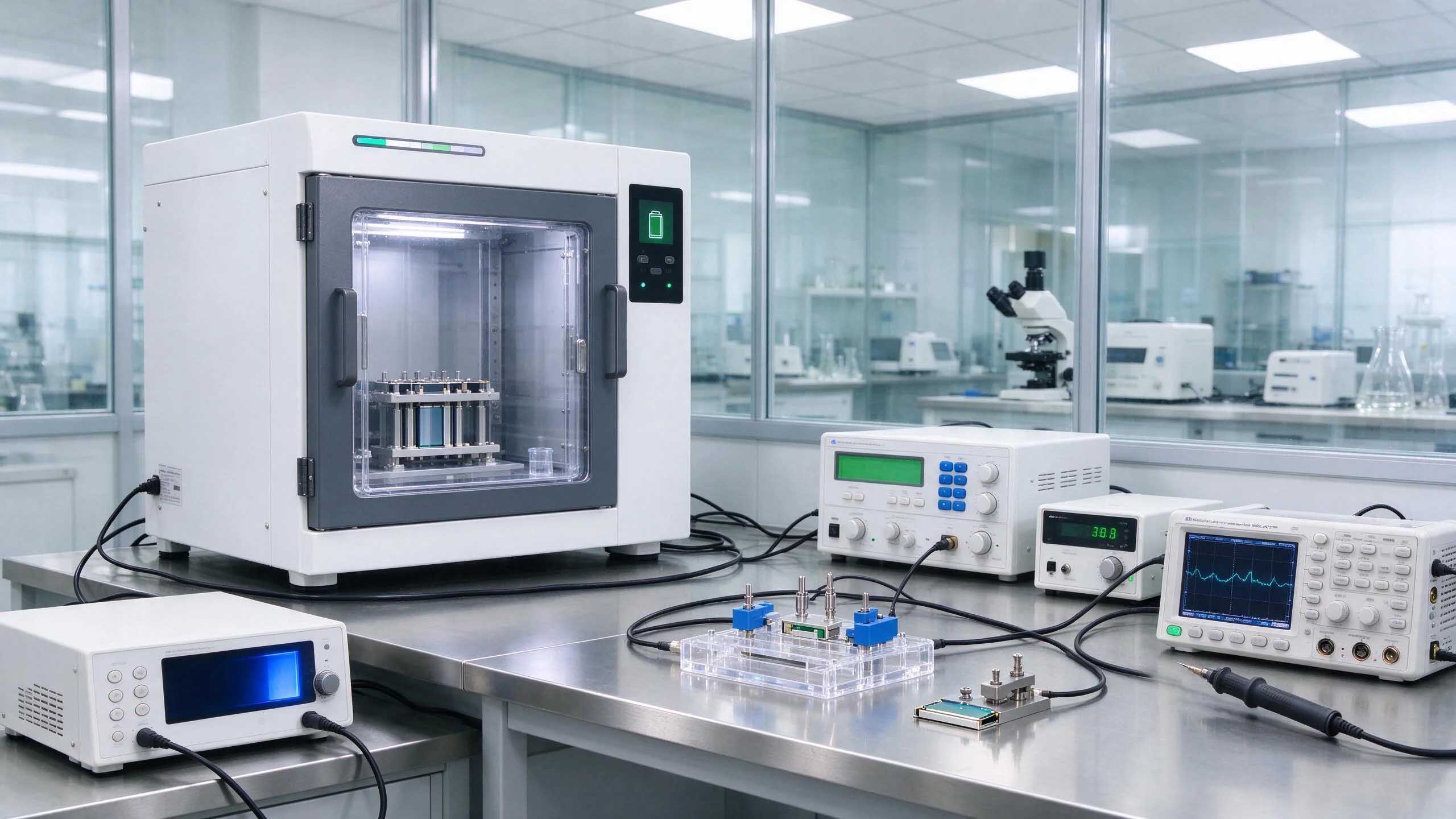

4. 电池电性能测试区



电性能测试区主要用于电池充放电性能、容量、内阻、循环寿命和倍率性能等相关测试。



常见设备包括：



• 电池充放电测试系统；

• 电池内阻测试仪；

• 电压、电流及温度监测设备；

• 恒温试验箱或其他环境控制设备；

• 数据采集与分析系统；

• 根据设备和风险要求配置的电池存放、充电及安全防护设施。



该区域的规划应考虑设备功率、供电容量、散热、测试通道、数据通信和设备检修空间。



对于需要长时间连续运行的测试系统，还应考虑异常温升、电压异常、设备故障和电池异常状态的监测与处置方式。



电性能测试区不应与高风险安全试验区简单混用。对于测试过程中可能出现显著热风险的电池或试验，应根据风险等级安排适当的隔离措施和专门测试条件。



5. 材料分析与理化检测区



材料分析区主要用于研究电池材料的元素组成、晶体结构、颗粒形貌、粒径分布及其他物理化学性质。

可根据检测任务配置：



检测方向	典型仪器	主要用途
元素分析	ICP-OES、ICP-MS 等	材料元素组成及相关杂质分析
晶体结构分析	X 射线衍射仪（XRD）	晶体结构和物相分析
微观形貌分析	扫描电子显微镜（SEM）	材料表面形貌观察
粒度与比表面积	粒度分析仪、比表面积分析仪	粒径分布及比表面积测定
热分析	热重分析仪、差示扫描量热仪等	材料热行为研究
电化学分析	电化学工作站等	电化学过程与相关性能研究





上述设备属于常见配置示例，并非每个锂电实验室都需要全部采购。



材料分析区应根据仪器的安装要求、环境条件、样品前处理方式和设备之间的干扰情况进行布局。例如，精密分析仪器可能需要控制振动、温湿度或电磁干扰；部分元素分析方法则需要设置适当的消解、通风和试剂管理设施。



6. 环境模拟与可靠性测试区



对于承担电池环境适应性、温度循环、湿热或机械可靠性测试的实验室，可以根据测试范围设置专门的环境测试区。



常见设备包括：

• 高低温试验箱；

• 温湿度试验箱；

• 振动试验系统；

• 冲击或机械测试设备；

• 数据采集与监测系统。



设备选型应与电池尺寸、测试工况、适用方法及设备制造商要求相匹配。



大型环境测试设备通常需要重点评估地面承载、设备搬运路径、散热、噪声、振动和维护空间。若设备需要长时间连续运行，还应考虑异常停机、温度失控和电源故障等情况下的处置方案。



7. 电池安全测试区



电池安全测试区主要用于开展与电池异常状态及安全性能相关的试验，例如过充、短路、挤压、针刺或热相关试验等。实际项目是否需要这些测试，应根据实验室业务范围确定。



与普通电性能测试相比，此类试验可能涉及高温、可燃气体、烟气、喷射物或其他危险因素，因此需要在规划阶段进行专门的风险评估。

重点评估内容包括：



• 测试区域与其他实验空间的隔离方式；

• 建筑结构、耐火及必要的防爆或泄压设计；

• 试验设备的远程操作和异常停机能力；

• 温度、烟气或其他相关参数的监测；

• 与实际风险相匹配的消防、排烟及应急设施；

• 人员进入控制、操作规程和应急响应机制。



安全测试区的设计不能仅依靠增加灭火器或设置普通通风设备解决。应结合测试对象、试验能量、潜在危险及当地适用要求，由具备相应专业能力的设计和工程人员确定具体方案。



8. 数据分析与实验室管理区



数据分析与管理区主要用于测试数据处理、实验记录、报告编制、项目管理及仪器运行状态管理。



常见配置包括：



• 数据分析工作站；

• 实验室信息管理系统（LIMS）或相关数据管理软件；

• 试验数据存储与备份设施；

• 仪器通信与数据采集接口；

• 实验记录和报告管理系统。



对于多台电池测试设备并行运行的实验室，建议在规划阶段明确设备编号、样品编号、数据命名、存储权限和数据备份策略。



数据系统应能够支持实验过程追溯，降低人工转录错误，并为后续质量分析和研发决策提供可靠的数据基础。







三、锂电实验室建设需要哪些配套设施？



除了功能区和检测设备，配套工程也是锂电实验室建设的重要组成部分。不同区域对环境和公用工程的要求可能差异很大，不能只按照普通办公空间的标准进行配置。



1. 通风与空气处理系统



通风系统应根据粉体处理、溶剂使用、化学前处理、电池测试及安全试验等不同任务进行设计。



需要重点评估：



• 普通实验区与特殊工艺区域的通风需求；

• 局部排风及必要的污染物收集措施；

• 干燥房与普通环境的独立控制需求；

• 安全测试区的烟气处理和排放方案；

• 设备散热及室内热负荷；

• 过滤、维护和运行监测要求。



涉及可燃气体、危险化学品或电池异常产气的区域，应根据具体危险因素设计相应的监测、排风和安全联锁措施。



2. 温湿度与露点控制系统



电池材料和电池组装过程可能对水分和环境条件较为敏感，因此需要根据工艺要求确定温湿度控制范围。



干燥房、手套箱和常规实验区应分别明确环境控制目标。对于存在特殊露点要求的工艺，应核对设备和工艺文件中的具体指标，并评估环境监测、报警、维护及异常恢复能力。



需要注意，并非所有锂电实验室都需要建设高规格干燥房。如果实验室主要开展材料表征或常规性能检测，应根据实际任务决定环境控制的必要程度。



3. 电气与供电系统



锂电实验室通常包含多种用电设备，其供电需求应在设备清单阶段同步核算。



主要评估内容包括：



• 仪器设备的额定功率及启动负荷；

• 配电容量与回路划分；

• 接地及必要的电气保护；

• 关键设备的数据保护和备用供电需求；

• 高功率设备的散热与配电空间；

• 设备运行状态监测和紧急断电安排。



对于充放电测试系统、环境试验设备和大型仪器，应根据实际负荷进行供电设计，避免多个高负荷设备同时运行时出现容量不足或运行不稳定。



4. 气体供应与管路系统



部分锂电实验室可能需要氮气、氩气或其他工艺气体，以满足手套箱、材料处理和特定实验设备的需求。



气体系统应根据气体种类、使用量、供气方式及危险特性进行设计，重点考虑气瓶存放、管路标识、泄漏监测、通风、减压装置和应急切断等事项。



使用易燃、助燃或有毒气体时，应根据适用规范配置相应的监测报警及安全措施。气体管路设计和安装应由具备相应能力的专业人员完成。



5. 消防与应急防护设施



锂电实验室消防与应急设计需要结合电池类型、测试工况、建筑条件和潜在事故场景进行评估。



重点包括：



• 与建筑和实验风险相匹配的消防设施；

• 火灾及异常状态监测报警；

• 必要的紧急停机和电源切断措施；

• 事故排烟及应急处置条件；

• 疏散通道和应急照明；

• 适用的个人防护用品及应急物资；

• 明确的应急响应流程和人员培训。



不同电池体系和不同事故场景所需要的处置措施可能存在差异，不能将某一种灭火介质或设备配置视为适用于所有锂电实验室的统一方案。



6. 给排水与废弃物处理系统



涉及材料制备、化学分析或电池拆解的实验室，应评估给排水、废液收集、危险废物分类暂存和合规处置需求。



对于含有机溶剂、腐蚀性物质、重金属或其他危险成分的废弃物，应根据其性质和适用的环保要求分类管理，不应直接排入普通排水系统。



如果项目涉及电池拆解、异常电池处置或含电解液废弃物，还应制定与实际风险相匹配的收集、储存、转运和处置流程。



7. 实验室家具与辅助设施



实验室家具和辅助设施应结合实验操作、设备尺寸、耐腐蚀要求及安全条件进行选型。



常见设施包括实验台、设备台、储物柜、通风柜、试剂柜、样品架和必要的防静电工作台等。



布局时应确保设备操作、维护、清洁和样品转运空间充足，并避免家具阻挡配电设施、消防设施和人员疏散通道。



四、锂电实验室功能分区与配套设施对照表



下表可以作为项目初期需求调研和设备清单编制的参考。



功能区域	主要实验任务	重点配套设施
样品接收与预处理区	样品登记、称量、制样	样品储存、称量设备、必要的局部排风
电极材料制备区	配料、混合、涂布、辊压	工艺设备、通风、粉尘控制及必要的溶剂安全措施
干燥与电池组装区	敏感材料处理、电池组装	干燥环境控制、手套箱、气体供应
电性能测试区	充放电、容量、循环及内阻测试	供电、散热、环境控制、异常监测
材料分析区	成分、结构、形貌及热分析	仪器专用条件、前处理设施、数据接口
环境测试区	温湿度及机械环境测试	环境试验设备、承载、散热、减振
安全测试区	电池异常状态及安全试验	风险隔离、监测、排烟、消防与应急措施
数据管理区	数据分析、报告及项目管理	工作站、数据存储、备份与权限管理
辅助设施区	设备维护、物料及废弃物管理	维护空间、分类储存、合规处置设施





上述分区可根据项目规模进行合并或拆分，但不应因为空间有限而忽略必要的安全隔离、环境控制和设备安装条件。







五、锂电实验室规划设计应遵循哪些原则？



1. 以实验流程为主线



应先梳理样品接收、前处理、制备、测试、数据分析和废弃物处理流程，再确定各区域的位置及相互关系。



合理的布局可以减少样品搬运、重复操作和交叉干扰，提高实验效率。



2. 以风险评估确定安全要求



不同实验任务的风险差异较大。规划时应识别材料、溶剂、气体、电池能量和测试工况带来的潜在危险，并据此确定隔离、监测、通风和应急设施。



对于可能产生热失控、可燃气体或其他高风险情况的测试，应优先开展专项风险评估，而不是直接套用普通实验室布局。



3. 设备选型与工程设计同步进行



实验室设备清单应与空间布局、电气、暖通、气路和安全设计同步更新。



对于大型仪器、干燥房、手套箱和电池测试设备，建议在采购前确认尺寸、负荷、接口、安装条件及维护要求。



4. 兼顾后期扩展和运行维护



新建实验室应考虑未来新增测试项目、设备升级和自动化集成需求，并为设备检修、耗材更换和数据系统扩展预留条件。



同时，应制定设备维护、人员培训、环境监测和应急演练等运行管理要求，使实验室建设与后续运营相衔接。



六、锂电实验室建设有哪些标准和规范需要关注？



锂电实验室建设应根据项目所在地、实验室用途、建筑性质、检测业务和实际风险，核对适用的法律法规、标准及技术文件。



值得关注的一个文件是 DB51/T 3298—2025《锂电实验室建设与管理通用规范》。该标准于2025年9月15日发布、2025年10月15日实施，属于四川省地方标准，涉及锂电实验室规划建设、总体规划、安全设施、环保设施、配套设施及运行管理等内容。其适用范围和地域属性应在项目应用时明确，不应将其直接称为全国统一的强制性标准。^{1 2}



此外，项目还应根据具体情况核对：



• 建筑设计、消防和电气安全方面的适用规范；

• 实验室通风、危险化学品管理及环境保护相关要求；

• 电池产品或运输测试对应的适用标准；

• 实验室质量管理、检测能力及认可要求；

• 当地主管部门对特殊实验区域和高风险试验的要求。



标准的适用性应结合项目实际确认。对于涉及电池安全测试、特殊气体、危险化学品或高能量设备的实验室，建议在方案设计阶段邀请相关专业人员参与评审。



七、锂电实验室建设的常见问题（FAQ）



1. 锂电实验室建设一般需要哪些功能区？



常见功能区包括样品预处理区、电极材料制备区、干燥与电池组装区、电性能测试区、材料分析区、环境测试区、安全测试区和数据管理区。实际配置应根据实验室的研发、检测或安全评价任务确定，不要求所有项目都建设全部区域。



2. 锂电实验室是否必须建设干燥房？



不一定。对于对水分敏感的电池材料制备和组装工艺，可能需要干燥房或手套箱等环境控制设施；对于主要进行常规材料分析或部分性能检测的实验室，则应根据样品性质、方法要求和设备条件判断。



3. 电池电性能测试区和安全测试区可以设置在一起吗？



应根据试验风险、设备条件和适用规范进行评估。涉及可能产生热失控、喷射物、可燃气体或其他高风险后果的测试，不宜直接与普通电性能测试区域混用。具体隔离方式应由专业人员根据风险评估和建筑条件确定。



4. 锂电实验室需要配置哪些主要仪器？



常见仪器包括电池充放电测试系统、内阻测试仪、环境试验箱、粒度分析仪、比表面积分析仪、XRD、SEM 和元素分析仪器等。具体设备应由检测项目、样品类型和技术要求决定，不能直接将通用设备清单作为最终采购清单。



5. 锂电实验室建设为什么要提前规划通风和供电？



部分电池测试设备具有较高的用电负荷，长时间运行也可能产生较多热量；材料处理、溶剂使用和电池异常试验还可能涉及特殊的通风与安全需求。提前规划可以减少后期改造，并使设备安装条件与实际运行需求相匹配。



6. 锂电实验室建设方案应该包含哪些内容？



建议包括实验任务分析、功能分区、设备配置清单、空间布局、温湿度控制、供电与气路、通风和消防、废弃物处理、数据管理、安装验收及后期运维计划。涉及高风险试验时，还应纳入专项风险评估和应急处置要求。



7. 锂电实验室可以采用自动化系统吗？



可以根据实际需求评估自动化样品处理、自动测试、设备联网、数据采集和实验流程管理等方案。自动化系统应与现有设备、数据接口和安全控制要求相匹配，优先解决重复操作、样品流转效率和数据追溯等具体问题。



结语



锂电实验室建设是一项涉及实验流程、仪器设备、建筑空间、环境控制和安全管理的系统工程。合理的规划不仅要明确需要配置哪些仪器，还要确定每个功能区的工作任务、环境条件、配套设施及风险控制措施。



对于新建锂电实验室或现有实验室改造，建议先完成实验需求分析和设备清单，再同步推进功能分区、工程设计及安全评估。通过前期统筹，可以减少设备与工程之间的接口冲突，提高实验室的运行效率，并为后续研发和检测能力扩展提供基础。
